Čo je nové vo woodWOP 8.1: Dôležité míľniky a nové inovácie pre CNC programovanie

Čo je nové vo woodWOP 8.1: Dôležité míľniky a nové inovácie pre CNC programovanie

woodWOP, CNC programovací program od HOMAG Group, prechádza do ďalšej úrovne. Verzia 8.1 je teraz k dispozícii s mnohými novými funkciami a aktualizáciami

Centrom inovatívneho rozhrania je veľká grafická plocha, v ktorej je obrobok v 3D zobrazení. Frézovanie, vŕtanie alebo rezy pílou sa rýchlo a jednoducho naprogramujú zadaním parametrov obrábania a na grafickom displeji sa zobrazí realistický náhľad. Toto zobrazenie zaručuje maximálnu spoľahlivosť programovania a neustálu kontrolu pri tvorbe programu.

Pozrite si zoznam používaných nástrojov

Ako mať vždy prehľad

Náš softvér ponúka množstvo užitočných funkcií na optimalizáciu vášho pracovného toku. Jedným z najdôležitejších je zoznam všetkých nástrojov, ktoré sa používajú. Získate tak komplexný prehľad o všetkých nástrojoch používaných v programe. Máte možnosť filtrovania podľa všetkých makier alebo iba podľa aktívnych makier. Aby ste mali prehľad, zobrazí sa dostupnosť nástrojov. Veľkou výhodou je možnosť jednoduchej výmeny nástrojov. Ak zistíte, že určitý nástroj nespĺňa vaše požiadavky, môžete ho jednoducho nahradiť iným.

Ďalšie parametre pre názvy makier

Šetrite čas

Novou užitočnou funkciou je vizualizácia ďalších dôležitých parametrov  (v priečinkoch, v zozname, v stromovom zoradení)  makier. Môžete individuálne určiť, ktoré parametre sa majú zobraziť okrem názvu makra.

Pohodlná tabuľka premenných - kľúčové slovo TOOLNUMBER

Znižuje chybovosť vo vašom programovaní.

Novou funkciou je kľúčové slovo „TOOLNUMBER“ pre premenné. Ak je toto kľúčové slovo nastavené, hodnotu premennej je možné zadať cez výberový zoznam nástrojov. Túto funkciu možno použiť v tabuľke premenných v zobrazení zoznamu aj vo formulárovom zobrazení. V zozname premenných je k dispozícii v komponentoch a šablónach.

Separátor pre tabuľku premenných

Pre lepší prehľad o premennej tabuľke

Aby bol zoznam premenných prehľadnejší, teraz je k dispozícii separátor. Tie je možné jednoducho vkladať a mazať cez kontextové menu, pomocou pravého tlačidla myši. Máte tiež možnosť použiť separátor s textom ako nadpis. To poskytuje lepší prehľad o tabuľke premenných – v zobrazení zoznamu aj vo formulárovom zobrazení. Zoznam premenných v komponentoch a šablónach je teraz možné sprehľadniť aj pomocou separátora.

Vyhľadajte a nahraďte názvy premenných

Pre čitateľnejšie a zrozumiteľnejšie programy

Názvy premenných je možné vyhľadávať a nahradiť ich novou verziou woodWOP. Môžete napríklad nahradiť premennú „L“ premennou „Dĺžka“.

Rozšírenia pre makrá KAPSA

Pre ešte lepšiu bezpečnosť programovania

Makrá KAPSY  boli značne revidované a rozšírené. Ako referenčný bod je teraz možné zvoliť stred KAPSY, rohový bod alebo stred strany KAPSY. Môžete tiež určiť tvar KAPSY ako obdĺžnik alebo kruh. Okrem toho sú k dispozícii rôzne režimy priblíženia, ako napríklad lineárny nájazd, nájazd v tvare špirály alebo cik-cak nájazd. Smer frézovania je možné zadať v smere alebo proti smeru hodinových ručičiek, ako aj nahor alebo nadol.

Rozšírenia makra - Blok

Pre jednoduchšie a rýchlejšie programovanie

Makro Blok vo woodWOP sa používa na zoskupenie a znásobenie makier, ktoré obsahuje. Doteraz bolo násobenie možné len v ortogonálnej sieti, teda „n-krát v smere X“ a „m-krát v smere Y“. S novými rozšíreniami sú k dispozícii rôzne spôsoby násobenia, ako je násobenie pomocou zoznamu pozícií, násobenie nerovnomerným riadkom a násobenie kruhovým riadkom.

3D povrchna dokončenie makra

Teraz tiež valcové obrábanie s bokom nástroja. Pre lepšiu kvalitu frézovania.

V makre CAM "Dokončovanie" sa dokončovanie predtým vykonávalo čelom, hrotom nástroja. S novou verziou je teraz možné nástroj použiť aj s bočnou plochou, valcovým obrábaním.

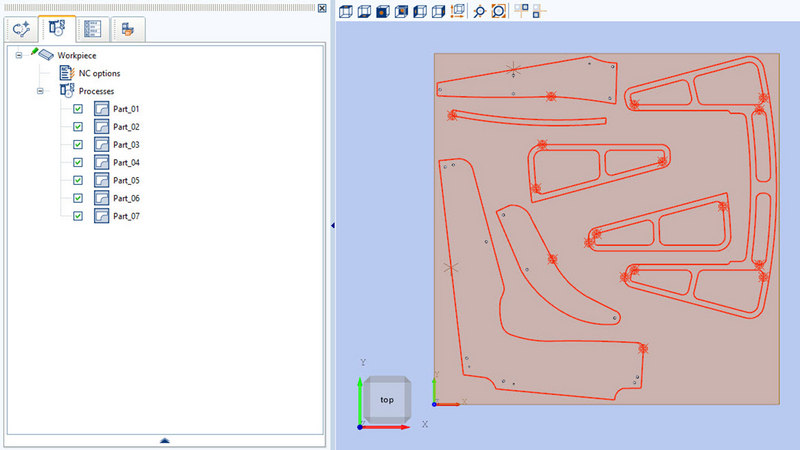

Nesting plu-in: Manuálne vkladanie

Príležitostné vnorenie bez samostatného vnorovacieho softvéru

Nový vložený modul Nesting umožňuje manuálne vkladanie jednotlivých dielov priamo v rozhraní woodWOP. Pomocou nového makra „Single Part“ sa jednotlivé časti pohybujú dotykom alebo myšou. Pri pravouhlých obrobkoch sa sledujú minimálne vzdialenosti od okraja a od susedných častí. Voliteľne je možné použiť ďalšie formátovacie makro pre StayDown alebo "pridržiavacie línie". Na to je potrebná samostatná licencia.

*Rozšírenia makra formátovania

Pre optimálny výpočet dráh nástroja

Rozšírením makra formátovania máte teraz možnosť pristupovať zvonku, aby ste zlepšili kvalitu alebo použiť nástroje na predrezanie. Smer frézovania je možné zvoliť v smere alebo proti smeru hodinových ručičiek. Môžete tiež vytvoriť pridržiavacie línie pre všetky diely, len pre malé diely alebo pre manuálny výber dielov. Optimalizovalo sa CNC-kompatibilné posúvanie pridržiavacích línií vrátane brúsenia.

Nesting – Bezpečnostná vzdialenosť

Zoskupenie kontúr – Menej námahy, vyššia bezpečnosť.

Aby sa zohľadnili pohyby nástroja počas spájania, môže byť obrys naprogramovaný ako "bezpečná vzdialenosť Nestingu" v programe jednotlivých dielov woodWOP. Novinkou je, že nie je možné použiť len jeden obrys, ale ako „bezpečnostnú vzdialenosť vnorenia“ možno definovať viacero obrysov. woodWOP pre vás spája tieto kontúry do jednej kontúry.

Pripojenie vertikálneho frézovania

Kombinácia rovnakých obrábacích operácií

Vo woodWOP malo doteraz operáciu frézovania vždy nájazd opracovania a výjazd frézy. S novou funkciou „Kombinovanie operácií vertikálneho frézovania“ je možné kombinovať rovnaké operácie. Za týmto účelom sa koncový bod predchádzajúcej frézovacej operácie a začiatočný bod nasledujúcej frézovacej operácie musia zhodovať a všetky ostatné parametre musia byť rovnaké. Táto funkcia je teraz dostupná aj pre frézovacie operácie, ktoré sú naprogramované v komponentoch a duplikované napríklad v makre BLOK. Vo verzii 8.1 je nový parameter v možnostiach NC.

Transformácia / Linearizácia

Zvyšuje výkon vášho programu

Programy woodWOP sú pri obsadení zvyčajne linearizované v ovládaní stroja, t.z. sú rozdelené do jednotlivých komponentov. V tomto procese sa bloky a komponenty rozpustia a neaktívne makrá sa vymažú. Túto funkciu je teraz možné vyvolať aj priamo v woodWOP. Diely je možné presúvať, otáčať alebo zrkadliť a blokové makrá, ako aj komponenty je možné rozpustiť. Neaktívne makrá je možné vymazať a pripojiť vertikálne frézovanie.

Ignorovať neaktívne komponenty a makrá

Pre zvýšený výkon

Funkcia "Ignorovať neaktívne makrá" zvyšuje výkon programov, ktoré obsahujú veľa neaktívnych makier a komponentov. Teraz bola výrazne rozšírená, takže je možné zvoliť druhú úroveň: „Neaktívne komponenty a makrá“. V tejto úrovni je možné určiť, ako sa má zaobchádzať s neaktívnymi komponentmi programu.

K dispozícii sú tri možnosti:

0 = Načítať / Vypočítať: Načítajú sa a vypočítajú sa neaktívne komponenty a makrá.
1 = Načítať / nevypočítať: Neaktívne komponenty a makrá sa načítajú, ale nevypočítajú.
2 = Nenačítať / nevypočítať: Neaktívne komponenty a makrá sa nenačítajú a nevypočítavajú.

S úrovňou 2 je možné výrazne zvýšiť výkon softvéru. Komponenty sa znova načítajú iba vtedy, keď sú aktivované, napríklad podmienkami alebo zaškrtnutím určitých možností.

Rozpoznávanie funkcií: Rozpoznanie rezacích makier

Automatické vytváranie rezacích makier

Pre stroje na rezanie kartónu sa používajú rezacie makrá woodWOP. Novinkou je, že rezacie makrá môžu byť automaticky rozpoznané z DXF výkresov pomocou rozpoznávania prvkov. Rezné čiary môžete nakresliť ako plné alebo prerušované čiary v CAD a potom vykonať import DXF v woodWOP. Keď spustíte rozpoznávanie prvkov, automaticky sa vygenerujú rezacie makrá.
